微機控制電液伺服臥式拉力試驗機依據國家標準對試驗力、位移（變形）進行顯示完成試驗過程中試驗參數的設定、試驗過程的跟蹤、數據采集、處理、分析及顯示，及測量精密。

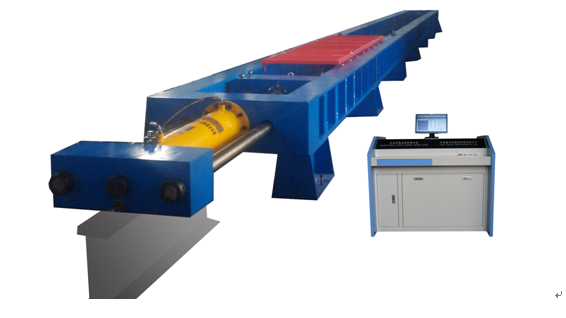

微機控制電液伺服臥式拉力試驗機主要由主機（框架結構）、固定橫梁、活動橫梁、加載油缸以及相關試驗軟件、其他必要的附件等組成。
2.1主機結構簡介
試驗機采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動控制試驗過程，負荷傳感器測力、顯示試驗力及試驗曲線，適用于吊裝帶、牽引帶、電纜、鋼絲繩等試件的拉伸試驗。
2.2主機部分：
主機部分主要由結構框架、油缸座、油缸活塞、固定橫梁、活動橫梁、鉗口、負荷傳感器等部件組成。油缸座、鋼板焊接框架和移動橫梁形成受力框架，固定橫梁和活動橫梁上根據不同的試樣裝有不同的夾具。
本部分是試驗進行的執行部件。試樣的兩端分別裝在固定橫梁和活動橫梁上的夾具通過銷子連接試樣，然后由拉力油缸帶動活動橫梁對試樣施加試驗力。根據不同種類的試樣手動調整移動固定橫梁來調整試驗空間。自動控制加荷速度直至試驗結束。
微機控制電液伺服臥式拉力試驗機技術指標：
1.型號：HY(WL)-300KN HY(WL)-600KN HY(WL)-1000KN HY(WL)-2000KN
2.精度：1級
3.試驗力(kN)：300KN 600KN 1000KN 2000KN
4.試驗力測量范圍:試驗力的2%-99.999%
5.試驗力示值相對誤差:≤示值的±1％
6.試驗力分辨力:試驗力1/200000
7.位移示值相對誤差:≤示值的±1％
8.位移分辨力(mm):0.01
9.位移速率調節范圍(mm/min):0.01-50
9.位移速率示值相對誤差:≤示值的±1％
10.設備高度(mm):750mm
11.試驗行程(mm):0～7000mm(可根客戶需求定制）
12.設備總長（mm）：約10m
13.工裝夾具連接方式：采用插銷式結構連接
14.控制方式：微機控制
15.主機電源：AC380V±10%
16.移動橫梁調整空間方式：采用手推式調節，插銷式固定方式。
17.工作環境：室溫10℃～35℃,濕度20%～80%
